La placa interfaz de alta tensión CB60 ofrece una configuración flexible para conectar bloques LIF y numerosos conectores panelados o cableados, integrando opciones de test hasta 2100 Vdc con un diseño apto para sistemas complejos.

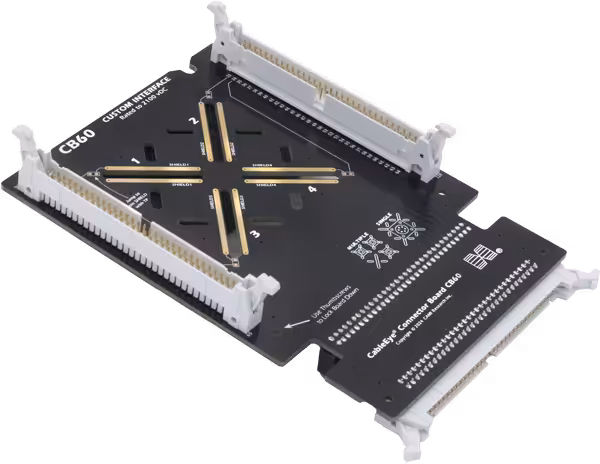

El nuevo modelo CB60 de CAMI Research se presenta como una placa genérica de interfaz preparada para pruebas de alta tensión en sistemas de test de cables y mazos.
Dicho diseño admite bloques LIF y múltiples conectores panelados o montados en cable sin superar un total de 128 pines.
La placa está certificada para soportar 2100 Vdc y 1200 Vac en aplicaciones de verificación eléctrica exigentes.
Compatibilidad con conectores y bloques LIF en la CB60
El concepto de placa genérica permite montar conectores circulares u otros formatos mediante un patrón de fijación en «X» que facilita la instalación de conectores de cuatro orificios.
La estructura admite conectores a granel para una interfaz compacta o alternativas con conectores cableados cuando los mazos son pesados o presentan calibres de hilo elevados.
La CB60 se comercializa en juego de dos placas y cada una puede combinarse con otras tarjetas adaptadoras del ecosistema CableEye para formar configuraciones mixtas.
CB60 y expansión dentro del sistema de test CableEye
Los sistemas CableEye utilizan un conjunto de tarjetas plug-in autodetectadas cuyo gráfico se representa automáticamente en la interfaz del software para mostrar conectores y cableados bajo prueba.
El entorno permite programar representaciones gráficas también para placas configuradas a medida a fin de preservar la trazabilidad de los puntos de conexión.
Los usuarios pueden conectar la CB60 a cualquiera de los 64 pines de los módulos de control o expansión, integrarla en paneles de test o emplearla en racks mediante alojamientos QuickMount.
El sistema CableEye constituye una plataforma completa de gestión de cables capaz de verificar un número ilimitado de tipos de conectores, aportando flexibilidad en entornos de producción y laboratorio.
