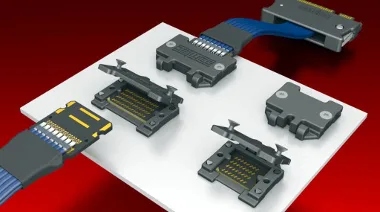

Sistemas de cableado 28 Gbps RS Components (RS) y Allied Electronics (Allied), marcas comerciales de Electrocomponents plc, el mayor distribuidor de productos y servicios de electrónica y mantenimiento a nivel mundial, anuncian que su representada Samtec ha ampliado su familia de intercaladores (micro pitch interposers) Z-Ray, al incluir sus nuevos sistemas de cableado 28 Gbps de ultra bajo perfil para aplicaciones de cable a tarjeta (cable-to-board) de alta velocidad con restricciones de espacio.

El sistema tiene un paso de 0.8 mm y una altura de menos de 4 mm para ofrecer un intercalador de montaje por compresión y una cubierta metálica rugerizada.

El ensamblaje de cable de bajo perfil Z-Ray (serie ZRDP) se caracteriza por cable ribbon twinax 34 AWG Eye Speed con ocho o dieciséis pares, routing de señal diferencial de 100 Ω y varias opciones de terminación.

Con un sistema de contacto de compresión dual micro-formado FR4 core y BeCu, el intercalador de unión (serie ZCI) está disponible en dos tamaños para acomodar el par de cable demandado.

La cubierta metálica rugerizada (serie ZCC) ofrece una conexión segura entre el cable y el intercalador y compresión del contacto de la placa. Los tornillos y las weld tabs (through-hole o montaje superficial) contribuyen a incrementar la estabilidad de la placa.

Opciones en los sistemas de cableado 28 Gbps

Samtec también se encuentra en fase de desarrollo de un sistema de cable vertical Z-Ray para soluciones 26+ Gbps en diseños de alta densidad y formato compacto.
