Inicio 3M Kit de empalme pre-montado

Kit de empalme pre-montado

462
0

La serie 3M QS 200 MB con tecnología contráctil en frío ahorra espacio y tiempo de instalación ofreciendo un montaje seguro en instalaciones de media tensión (hasta 24 kV).

Kit de empalme pre-montado 3M ha introducido la serie QS200 MB, un kit de empalme pre-montado con tecnología contráctil en frío para realizar empalmes en cables unipolares de aislamiento polimérico XLPE, ERP y HEPR con pantalla de hilos de cobre, de hasta 24 kV, según HD 620 (IEC 60502).

Este kit de empalme pre-montado de 3M ayuda a disminuir el espacio de uso del empalme y el tiempo de instalación gracias al pre-montaje desde fábrica del cuerpo del empalme, la pantalla de hilos y los tubos PST de EPDM para la reconstrucción de la cubierta del cable.

El cierre de la cubierta también se efectúa con el sistema contráctil en frío, sin necesidad de herramientas ni esfuerzos adicionales.

La tecnología contráctil en frío de 3M asegura una instalación rápida, fácil y segura del cuerpo de empalme y de los tubos externos de protección, tirando del núcleo de soporte y desenrollándolo en dirección contraria a las agujas del reloj.

La gran capacidad de contracción de la silicona que incorpora el kit de empalme pre-montado permite su instalación en una amplia gama de tipos de cable (incluyendo los de alta seguridad – AS) y dimensiones, con un rango de temperatura de -20 a +50 °C.

Este diseño versátil también se caracteriza por aportar seguridad y fiabilidad al minimizar el número de pasos de instalación; ofrecer conexión a tierra sin soldadura mediante el uso de una malla de cobre y muelles de fuerza constante; y cumplir la norma europea CENELEC HD 629.1.

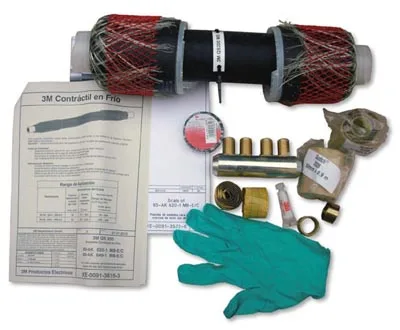

Componentes del kit de empalme pre-montado

  • Cuerpo de empalme QS 200 pre-montado.
  • Pantalla de cobre estañado y muelles de fuerza constante para su sujeción.
  • Cubiertas de tubos PST de EPDM contráctil en frío.
  • Manguito conector multi sección de tornillería fusible.
  • Selladores especiales de 3M para evitar la entrada de humedad al empalme, tanto por la cubierta del cable como por el interior del mismo.
  • Guantes.
  • Grasa.
  • Etiquetas identificativas del accesorio y del instalador.
  • Instrucciones de montaje.
  • Plantilla de instalación según marcan las normas de las principales compañías en España.
  • Bolsa de residuos.
  • Lija.
