Conectores con paso de 1.27 y 2.54 mm

347
0

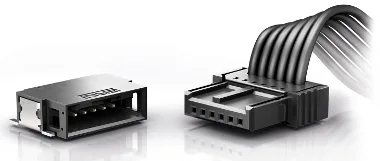

Conectores con paso de 1.27 y 2.54 mm ERNI Electronics ha ampliado su gama de conectores con paso de 1.27 y 2.54 mm compactos y fiables con las series MaxiBridge (paso de 2.54 mm) y MiniBridge (1.27 mm).

La familia de productos MicroBridge ha sido diseñada específicamente para satisfacer los requerimientos de la industria del automóvil, particularmente en términos de fiabilidad de unión. Los conectores de cable a tarjeta se han desarrollado bajo la base de las especificaciones de test de automoción LV214 y USCAR.

La seguridad Koshiri y una CPA opcional y eléctrica también ayudan a garantizar una conexión fiable y robusta. A pesar del paso de 1.27 mm, las unidades MicroBridge resiste las vibraciones a bordo del vehículo, gracias a un double-sided interlocking. El formato compacto resulta idóneo en instalaciones con limitaciones de espacio.

Los conectores hembra MicroBridge estarán disponibles con terminaciones IDC y crimpado. Esta familia modular se compone de versiones con una o dos filas de 2 a 40 pines. El modelo hembra IDC de una sola fila se presenta con outlet de cable de 90 y 180 °, mientras que el de dos filas tiene un outlet de 180 °. El conector macho diseñado para SMT cuenta con variantes recta y angular, también con una o dos filas.

Gracias a su formato modular, los conectores con paso de 1.27 y 2.54 mm hembra se pueden unir con su equivalente macho con el mismo número de pines de la técnica de terminación (IDC o crimpado).

Los contactos de crimpado en el conector hembra se caracterizan por interlocking primario y secundario, mientras que en las versiones IDC los contactos ya están ensamblados en la cubierta. Además, el nuevo contacto crimpado cerrado garantiza la fiabilidad durante el proceso.

Usos para los conectores con paso de 1.27 y 2.54 mm

La terminación IDC dual y un aliviador de tensión hacen que los conectores MicroBridge sean ideales en entornos adversos, como el sector de la automoción. Las opciones de color y codificado mecánico evitan fallos en la unión.

La resistencia a altas temperaturas (de hasta +150 °C) permite el uso en áreas expuestas a condiciones extremas, como elementos cercanos a los LED de los faros del vehículo.

Por último, la ratio de corriente se especifica en función del número de pines y la sección transversal, con hasta 8.5 A por contacto y ratio de contacto de hasta 70 VAC/DC. Los conectores MicroBridge son idóneos para ensamblaje manual y automático.
