La serie SWL de conectores coaxiales RF y microondas con switch reduce el área de montaje en placa y permite medidas hasta 15 GHz.

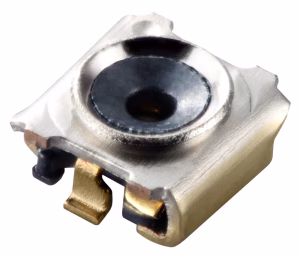

La nueva serie SWL de Murata integra conectores coaxiales RF y microondas con switch para radiofrecuencia, diseñados para reducir la ocupación en placa de circuito impreso, o PCB, en equipos inalámbricos de alta densidad.
Con una dimensión de 1,0 x 1,0 x 0,55 mm, los modelos MM8330-2600RJ5 y MM8330-2600RK20 disminuyen el área de montaje en torno al 40 por ciento frente a la anterior serie SWJ del fabricante.
Además, cuando trabajan con sondas dedicadas, estos conectores reducen la huella total en PCB, incluida la zona de exclusión necesaria para el acceso de prueba, en aproximadamente un 60 por ciento frente a la generación previa.
En equipos inalámbricos compactos, esta reducción facilita la integración de más funciones sobre la misma superficie de placa sin comprometer los puntos de medida de RF durante validación, ajuste o monitorización de circuitos.
Miniaturización de conectores RF para PCB densas
La presión sobre el espacio disponible aumenta a medida que los diseños incorporan más bandas, más antenas y más subsistemas de comunicación en dispositivos cada vez más compactos.
Por ello, la serie SWL aplica una estructura propia que combina diseño de RF y diseño mecánico para mantener bajas pérdidas de transmisión junto con robustez en el contacto de medida.
Frente a la serie SWJ, que mide 1,4 x 1,2 x 0,65 mm, el nuevo formato deja más margen para la colocación de componentes próximos, rutas de señal y elementos de adaptación de impedancia.
Cuando el conector se usa con la sonda automática o manual dedicada, el diseño requiere menos despeje alrededor del punto de test y simplifica el acceso durante la caracterización de RF.
SWL admite medidas de RF y microondas hasta 15 GHz
La gama SWL cubre un rango desde corriente continua, o DC, hasta 15 GHz, con una impedancia nominal de 50 ohmios para líneas coaxiales y circuitos de prueba compatibles.
En concreto, esta cobertura permite su uso en etapas de radio, módulos inalámbricos, front-ends de antena y equipos donde el acceso temporal a la señal resulta necesario durante producción o diagnóstico.
Murata suministra el MM8330-2600RJ5 en bobinas de 5.000 unidades y el MM8330-2600RK20 en bobinas de 20.000 unidades, orientadas a procesos automatizados de montaje superficial.
Por otro lado, las sondas dedicadas para uso automático o manual tienen prevista su entrada en producción en serie en diciembre de 2026, según la información facilitada.
