Bornas compactas SMD para PCB

329
0

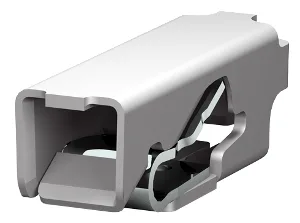

La última innovación de WAGO, firma comercializada por Dicomat, es la serie 2065 de bornas compactas SMD para PCB que proporcionan a la industria una gran capacidad de terminación en una huella ultra compacta.

Con solo 2.7 mm de alto, las bornas SMD PCB de la serie 2065 tienen un diseño compacto y permiten utilizar cualquier tipo de conductor con sección de 0.2 a 0.75 mm² en aplicaciones LED con espacio restringido. Están disponibles en dos variantes, con tecnologías de conexión originales del fabricante tituladas Push-In Cage Clamp o Push Wire.

Este nuevo diseño compacto reduce considerablemente las sombras en el circuito y proporciona a los ingenieros libertad adicional para diseñar módulos LED y sistemas ópticos, porque las principales aplicaciones LED -bajo voltaje o sistemas cerrados requieren de protección contra contacto accidental. El rango de voltaje está basado en las bornas de configuración de 1 polo y la serie 2065 está diseñada para cubrir hasta 9A.

La conexión original Push-in CAGE CLAMP, suficientemente probada en la industria, permite insertar directamente a mano o con robot conductores sólidos. Una herramienta de operación facilita la apertura de la clema con conductores semirrígidos o flexibles. La herramienta de operación incluye un embudo para facilitar la inserción del conductor.

Bornas compactas SMD para PCBAdemás de las aplicaciones de módulos LED estándar y chip-on-board, las bornas compactas SMD para PCB con sus características únicas puede utilizarse en aplicaciones de iluminación, conexión de sensores y otros componentes, proporcionando una alternativa atractiva a la soldadura manual en espacios reducidos.

También se suministra con conexión WAGO PUSH WIRE para conductores rígidos. Estos modelos no tienen botones de presión para hacerlas más delgadas, permitiendo colocarlas una al lado de otra, incluso juntas, en lugares donde sólo se utilizan conductores rígidos.

Amplia variedad de bornas compactas SMD para PCB

Además de la serie 2065, WAGO cubre una extensa gama de producto con las series de bornas PCB para aplicaciones SMD. Se denominan 2059, 2060, 2061 y 297 con secciones de conductor de 0.14–1.5 mm². Todas disponibles en cinta y carrete para montajes automatizados.

SERVICIO AL LECTOR gratuito para ampliar info de este producto
