Inicio Faston Faston recto de conexión rápida

Faston recto de conexión rápida

313
0

Faston recto de conexión rápida Mouser Electronics, una filial de TTI, y distribuidor global de semiconductores y componentes electrónicos, informa que su representada TE Connectivity ha introducido un faston recto de conexión rápida de 4.8 mm (1.7”) en su serie FASTON que se une a una pestaña con un grosor de 0.51 mm (0.02”) o 0.81 mm (0.032”).

Al poder conectarse a varias pestañas, este receptáculo de crimpado de conexión rápida simplifica la unión en appliances, electrodomésticos, sistemas de climatización (HVAC) y otras muchas aplicaciones.

Desarrollado para funcionar con pestañas de 4.8 x 0.81 mm (0.187 x 0.032”) o 4.8 x 0.51 mm (0.187 x 0.02”) con huecos de retención, el nuevo faston recto de conexión rápida con part number 2293255-1 cumple los estándares UL 310 e IEC 61210 (VDE 613).

El diseño F-crimp open barrel tiene una longitud de 15 mm (0.59”) y así hace posible la incorporación de receptáculos rectos donde antes no se podía. También posee soporte de aislamiento y acomoda cables de 0.5 – 1.5 mm² (20 – 16 AWG) con aislante de diámetro de 2.3 – 3.3 mm (0.09 – 0.13”). Además, tiene las aprobaciones UL, archivo E66717, y VDE, archivo 40045816.

Este faston 2293255-1 también acomoda pestañas con grosor de 0.5 y 0.8 mm. Está disponible para cables de 1 – 2.5 mm² (17 –14 AWG) con aislante de diámetro de 3 – 4.3 mm (0.12 – 0.17”).

Es un modelo estampado con latón chapado en estaño de 0.32 mm (0.0126”) se encuentra promediado para 250 VAC. El terminal 2293255-1 puede operar con hasta 12 A con cable de 1.5 mm² wire, mientras que la versión 2293895-1 lo hace con hasta 20 A con cable de 2.5 mm².

“Este nuevo receptáculo FASTON de 4.8 mm supone una solución innovadora”, destaca Ugo Aime, product manager de Terminales y Empalmes de la Unidad de Negocio de Appliances de TE en EMEA. “Hasta el momento, los ingenieros necesitaban especificar e incorporar dos receptáculos diferentes en sus diseños para diferentes grosores de pestaña. Ahora, puede usar un solo receptáculo, simplificando el diseño, reduciendo la gestión de inventario y acelerando el ensamblaje”.

Implementando el faston recto de conexión rápida

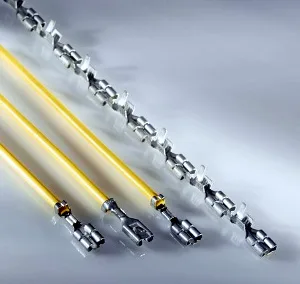

Suministrado en formatos end-to-end o bobinas, el nuevo terminal está diseñado para uso con los aplicadores OCEAN (y sus diversas opciones).

También se encuentra disponible una herramienta manual de TE para prototipado, reparación de mazos y otros procesos de “bajo volumen”.
