Conectores circulares M8x1 compatibles con EtherCAT P

5454
0

Los nuevos conectores circulares M8x1 compatibles con EtherCAT P combinan comunicación ultrarrápida y tensión de alimentación de 24 V.

La comunicación EtherCAT, que se basa en la tecnología de transmisión Ethernet, se caracteriza por su velocidad de transmisión (Ethernet en tiempo real). Esto resulta necesario en muchas aplicaciones como, por ejemplo, la sincronización en el campo de la tecnología de automatización.

La tecnología de cableado se implementa con un conector M8x1 apantallado de cuatro polos y un cable Ethernet estándar. La alimentación llega mediante un cable independiente.

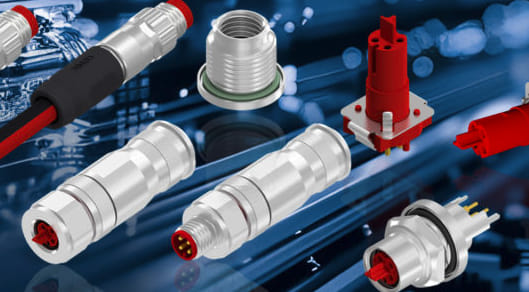

Conectores circulares M8x1 compatibles con EtherCAT P

Ahora, CONEC anuncia conectores circulares EtherCAT P, un nuevo desarrollo de la tecnología EtherCAT estandarizada. Lo que diferencia a EtherCAT-P es la combinación de la comunicación EtherCAT ultrarrápida con la fuente de alimentación de 24 V. Los datos y la alimentación (Us) del sistema y de los sensores con 24 V y 3 A se suministran a través de un par de datos de dos hilos.

El segundo par de datos ofrece los datos y la tensión de periféricos (Up) para la alimentación de los actuadores. Este acople directo de la tensión de alimentación a la línea de 100 MBit para EtherCAT-P dota de una interfaz de dispositivos compacta y asequible.

Dado que ya no se necesitan líneas de alimentación, a esto se le llama “solución de un solo cable”.

Con la intención de imposibilitar la conexión con otros sistemas de conectores M8x1 estandarizados, se ha desarrollado una nueva codificación para esta aplicación (IEC 60176-2-114 bajo el término “P – Codificación”). Las características especiales de esta codificación son el color rojo de los soportes de contactos y el contorno en T en la parte frontal del soporte de contactos de acoplamiento, que impide la conexión con otras codificaciones.

Conectores sobremoldeados

Los diseños sobremoldeados y apantallados se encuentran disponibles con cable GBX, PUR y UL Cat 5e 4xAWG22 en longitudes estándares. Para la conexión de dispositivos de 100 Mb se suelen emplear cordones de parcheo hembra-hembra.

Conectores para montaje sobre el terreno

Los conectores field attachable se presentan como versiones hembra y macho en un diseño axial, con terminación atornillada (conector macho y hembra) o crimpada (conector macho).

Pestañas para montaje directo en PCB

Existen diversas opciones de instalación. El apantallado continuo desde la pestaña hasta la tarjeta de circuito se realiza con una placa de chapa troquelada. Las lengüetas de contacto moldeadas forman la conexión radial a la cubierta de la pestaña y la conexión con la PCB se lleva a cabo mediante elementos de retención seguidos de soldadura. Los materiales utilizados son aptos para soldadura por ola.

Una versión con pestaña especial es la variante con cable moldeado y otro conector en el lado B, preferiblemente con codificación P. Lo ideal sería utilizarla en cableado a través de una pared como, por ejemplo, un armario de conmutación.

Estos conectores IP67 con excelente resistencia a los elementos químicos se pueden usar en comunicaciones, automatización, manufactura, control e interfaces industriales.

Si estás interesado en más datos, escríbenos desde aquí.
