Cabezales y sockets de soldadura

939
0

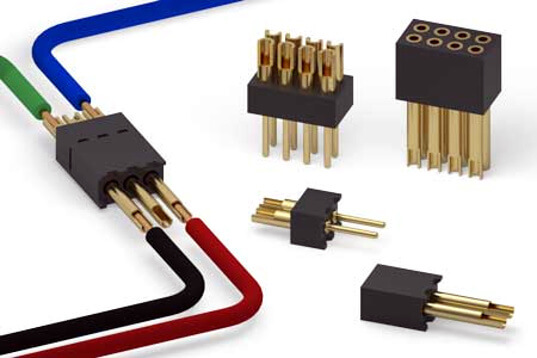

Cabezales y sockets de soldaduraMill-Max ha presentado una nueva gama de cabezales y sockets de soldadura con paso de 0 .050” (1,27 mm) para la terminación de hilos y cables de pequeño calibre.

Estos conectores solder cups resultan ideales en aquellas aplicaciones que demandan una interconexión fiable en un formato compacto, como sucede en equipos médicos e industriales.

Los nuevos cabezales y sockets de 1.27 mm cuentan con patillas de cavidad cerrada y receptáculos que ofrecen aislamiento entre las zonas de soldadura e interconexión, manteniendo así la soldadura libre de contaminantes.

Los solder cups se alinean de manera uniforme para facilitar el proceso de soldadura, especialmente en la terminación de cables (de hasta 26 AWG).

Los cabezales hembra con un diámetro de extremo de 0.016” (0,41 mm) están especialmente indicados para unirse a todos los sockets de montaje Mill-Max de 0.050” (1,27 mm) pitch SMT y through hole boards.

Los receptáculos del socket tienen una construcción de dos piezas con una cubierta exterior de alta precisión y un contacto interno de cobre berilio para garantizar la la unión durante toda la vida del producto.

El material aislante está realizado en Nylon 46 con mejoras en resistencia química y fuerza mecánica y una HDT de +290 °C para resistir la mayoría de procesos de soldadura. El chapado estándar, por su parte, es de oro, con el objetivo de dotar de seguridad de interconexión, protección a la corrosión y resistencia al desgaste.

Disponibles en configuraciones de una y dos filas, permiten la terminación de hilos y cables de pequeño calibre en equipos médicos e industriales.

Posibilidades con los nuevos cabezales y sockets de soldadura

Los pines se encuentran disponibles en configuraciones de una y dos filas:

  • Una fila con entre una y cincuenta posiciones: 850-10-0XX-10-003000 (cabezal macho) & 851-13-0XX-10-003000 (socket hembra).
  • Dos filas con entre dos y cien posiciones: 852-10-XXX-10-00300 (cabezal macho) & 853-13-XXX-10-00300 (socket hembra).
