Bornas SMD con tamaño minimizado

243
0

Para utilizar en luminarias LED y placas SMD genéricas, WAGO, representada de Dicomat, ha creado la nueva serie de bornas SMD con tamaño minimizado para su utilización en placas de circuito impreso, serie 2059.

Tras el éxito en la introducción en 2012 de la serie 2060 y de la serie 2061 en 2014, esta compañía ha lanzado la tercera serie de bornas SMD con tamaño minimizado en el último tramo de 2014. Estas bornas SMD, serie 2059, son útiles para cables desde 0,14 hasta 0,34 mm2, cumpliendo con la normativa IEC 60664-1 para 3 A / 320 V y resultando perfectas para aplicaciones LED de pequeña y media potencia.

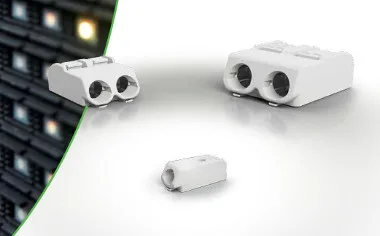

Las bornas SMD con tamaño minimizado, serie 2059, están disponibles en color blanco, en versiones de 1, 2 y 3 polos con 3 mm de paso entre pines y tan solo 2,7 mm de altura. Pueden ser apilables sin pérdida de paso, reduciendo el número de versiones requeridas y de inventario y costes de producción.

Otras características de las nuevas bornas SMD con tamaño minimizado

Bornas SMD con tamaño minimizadoComo la serie 2060 y 2061, esta nueva serie de bornas para conexión 2059 está disponible en carrete y/o cinta para ensamblajes SMT automatizados sobre la placa de circuito impreso (como puede verse en el vídeo formativo que adjuntamos).

La Clema PUSH WIRE que incorporan las nuevas bornas SMD con tamaño minimizado tiene funcionalidad push-in y permite la conexión de cable rígido, ideal para secciones tan reducidas como las encontradas en placas de iluminación, además de un pulsador para extracción del mismo y para permitir conectar fácilmente cables flexibles.
