Tipos y estilos de pines de PCB disponibles
El crecimiento en el uso de la tecnología de pines de PCB ha significado el desarrollo de varios tipos y estilos.

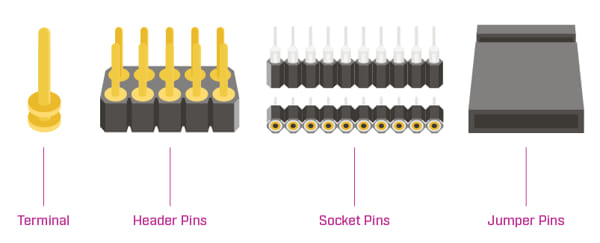

Los tipos básicos de pines de PCB son: Pines terminales, que es otro nombre para los pines de PCB individuales; Pines de cabecera, que son conectores macho con pines individuales que están encerrados en una base de plástico; Pines de zócalo, que son los pines del receptáculo en los que se insertan los pines de PCB; y, finalmente, Pines de puente, que son pequeños conectores que se utilizan para puentear las conexiones en una placa de circuito para ayudar con las pruebas, la depuración o los cambios de diseño.
También hay numerosos estilos de pines de PCB que se adaptan a diversas aplicaciones y/o procesos de fabricación. Estos estilos de pines individuales incluyen:
- De uno o dos extremos: se puede conectar en un extremo o en ambos extremos del pin
- Fila simple o doble: una fila de bolos o dos
- Montaje en el borde: se monta en el borde y son paralelos a una placa de circuito
- Cabeza de clavo: alfiler rematado con una cabeza de cara plana, como un clavo
- Copa de soldadura: pin hueco con un corte cóncavo en forma de festón en un extremo para sujetar de forma segura un cable y facilitar el flujo de soldadura
- Ranurado: pasador con una ranura vertical cortada para permitir una inserción y soldadura más fáciles de alambre
- Torreta: pin con una o más áreas circulares elevadas (hombros) que permiten una conexión más fácil de envoltura de cable o soldadura, o para su uso como puntos de prueba
- Wire Crimp & Wrap: pasador de forma cuadrada que permite envolver y soldar el alambre a él
- Terminación de cable: pasador hueco que acepta tamaños de cable específicos y no permite soldar (también conocido como terminales de crimpado)
- Cubierta: clavija con una cubierta o área elevada del cuerpo del conector que protege la clavija durante el montaje, la inserción y la extracción
- Pogo y Pogo magnético: pasador accionado por resorte con un contacto de conexión interno compresible que también se puede magnetizar. Lee el blog de Pogo Pins 101 de same skay para obtener más información.
Uso de pines de PCB frente a conectores estándar
Cuando se trata de diseño a nivel de placa en los sistemas electrónicos modernos, el espacio lo es todo. La ley no escrita del rendimiento del producto es que, con el tiempo, la funcionalidad del dispositivo debe aumentar mientras que el espacio se hace cada vez más pequeño.
Los conectores electrónicos estándar, si bien son excelentes para aplicaciones específicas, no suelen ser competitivos con la capacidad de ahorro de espacio de un conector accionado por clavijas diseñado específicamente para adaptarse al espacio disponible en una placa densamente poblada.
Los conectores circulares están relativamente limitados en el número de contactos que llevan. Mientras, los conectores D-sub estándar pueden llegar hasta unos 50 contactos, mientras que las versiones de alta densidad ofrecen una densidad algo mayor. Sin embargo, cuando se considera que los dispositivos de circuitos integrados pueden tener más de 100 pines, se comienza a ver el problema.
Los conectores estándar, una vez montados en la placa de circuito, también pueden ser difíciles de reemplazar o cambiar en nuevos diseños sin desarrollar una placa completamente nueva. Sin embargo, los pines de PCB se pueden agrupar fácilmente en grandes matrices mediante equipos de ensamblaje modernos, y permanecen estables y seguros a través de múltiples ciclos de acoplamiento, lo que los convierte en una solución ideal para los desafíos de interconexión.
