Amplios usos de los conectores circulares
Los conectores circulares, debido a su alto rendimiento en extremos de vibración, choque, temperatura, presión e interferencia (EMI y RFI), se utilizan cada vez más en muchas aplicaciones industriales que requieren transmisión de energía eléctrica, transmisión de señales, transferencia de datos y transmisión de señales mixtas (potencia + señal + datos).
Se utilizan mejor cuando se necesita una construcción robusta del conector, cuando se garantiza la protección de entrada, cuando se requiere un sistema de acoplamiento seguro o cuando se necesita protección contra EMI o RFI.

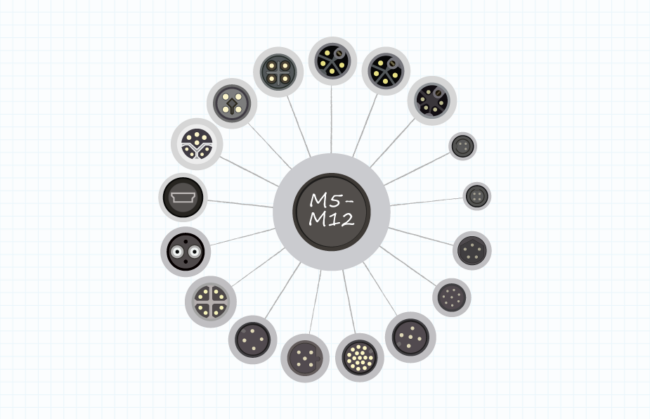

M5 vs M8 vs M12 Designaciones y códigos
Los conectores circulares estilo M son una serie de tipos de productos estándar que se utilizan para conectar sensores y actuadores en aplicaciones de redes industriales. Están diseñados para funcionar en condiciones extremas. La designación «M» se refiere al tamaño de la rosca métrica en las tuercas de acoplamiento y los receptáculos de acoplamiento y, por lo tanto, al tamaño relativo de los conectores. Los conectores M5 tienen sujetadores de 5 mm de diámetro, los M8 tienen sujetadores de 8 mm y los M12 tienen sujetadores de 12 mm.
Los conectores y cables circulares M12 son el tamaño más utilizado y son un estándar mundial para la industria automotriz. Se dividen a su vez en categorías adicionales según la codificación o la forma del cuerpo del contacto. Los diversos códigos M12 aseguran que los cables se monten con los conectores correctos.
Los diferentes códigos utilizados, y sus definiciones, son los siguientes:
- A: conectores para sensores, alimentación de CC y Ethernet de 1 Gbit (protocolo para conectar sistemas informáticos y poder formar una red).
- B: conectores para Fieldbus (red informática industrial para control distribuido) y Profibus (estándar de red digital que proporciona comunicación entre sensores de campo y un sistema de control).
- C: conectores con doble chavetero para mayor seguridad, utilizados para alimentación de CA para sensores y actuadores.
- D: conectores para sistemas Ethernet de 100 Mbit y Profinet (protocolo para el intercambio de datos entre controladores y dispositivos).
- X: conectores para aplicaciones de alta velocidad Ethernet de 10 Gbit, así como alimentación a través de Ethernet (PoE Power over Ethernet).
- S: conectores para alimentación de CA (reemplazo de C: piezas codificadas).
- T: Conectores para alimentación de CC (reemplazo de piezas codificadas A).
