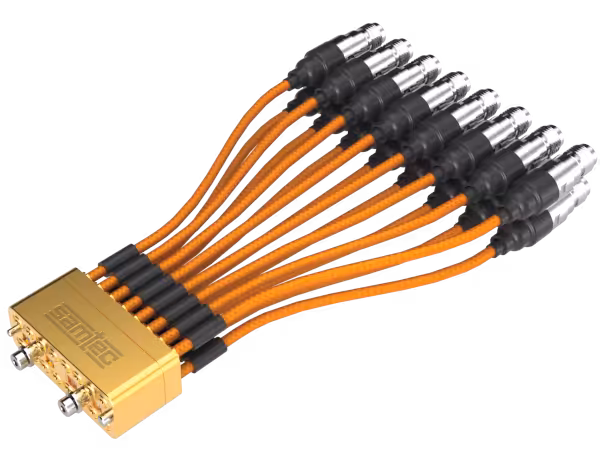

El ensamblaje de prueba BE71A estable en fase para 224 Gbps se ha diseñado para ensayos SerDes PAM4 de 224 Gbps con funcionamiento de hasta 71 GHz y montaje por compresión sobre placa.
El nuevo BE71A de Samtec es un ensamblaje de prueba para aplicaciones de alta velocidad que combina un diseño de montaje por compresión de ahorro de espacio con cables coaxiales de microondas de alto rendimiento Nitrowave.
La solución se ha optimizado para trabajar hasta 71 GHz en pruebas de SerDes, es decir, serializador/deserializador, sobre enlaces PAM4, o modulación por amplitud de pulsos de cuatro niveles, a 224 Gbps.
La estabilidad de fase adquiere mayor importancia a medida que aumenta la frecuencia, ya que la temporización precisa de la señal resulta clave al evaluar prestaciones o detectar fallos durante una medición.
Para responder a esa necesidad, el BE71A ofrece una correspondencia de fase de 0,5 ps, un valor que contribuye a mejorar la integridad de señal, la fiabilidad de transmisión y la reducción de errores.
Estabilidad de fase y cables de 71 GHz en el modelo BE71A
Los cables Nitrowave de 71 GHz integrados en el conjunto se han desarrollado específicamente para mantener la estabilidad de fase mientras se ajustan cables y útiles de prueba.
Esa característica facilita una monitorización más consistente del comportamiento de la señal en entornos de test donde los cambios mecánicos pueden afectar al resultado de la medida.
El conjunto también emplea una conexión estándar de 1,85 mm hacia la instrumentación, lo que evita la necesidad de recurrir a equipos de prueba de 1,00 mm en muchos escenarios de validación de interfaces PAM4 a 224 Gbps.
Montaje por compresión para test digital de alta velocidad
Configurado en doble fila, el ensamblaje soporta transmisiones PCB en microstrip, guía de onda coplanar o stripline con impedancia de 50 ohmios.
El sistema se monta por compresión directamente sobre la placa para pruebas digitales de alta velocidad, caracterización de SerDes y sistemas ATE, es decir, equipos de test automáticos.
También resulta adecuado para conexiones multipuerto de alta densidad en paneles e interfaces de entrada y salida.
La integración próxima al SerDes bajo caracterización permite reducir la longitud de pista y las pérdidas asociadas, además de favorecer placas de evaluación más compactas en aplicaciones de prueba y medida.
Algunos usuarios ya lo integran directamente en el panel frontal de equipos de prueba para 224 Gbps, como analizadores BERT, o comprobadores de tasa de error de bit.
Configuraciones disponibles y evolución de la familia Bulls Eye
El BE71A se encuentra disponible en configuraciones de 4 y 8 posiciones por fila y especifica un rango de temperatura de funcionamiento de -65 a +125 °C.
La familia Bulls Eye comenzó en 2011 con un sistema de puntos de prueba para 20 GHz y se ha ampliado posteriormente a versiones de 40, 50, 70, 71, 90 y 130 GHz, estas últimas orientadas a pruebas de 448 Gbps.
