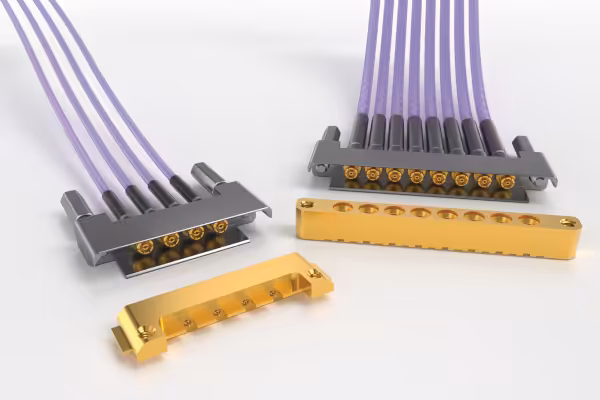

Los interconectores SMPM roscados multi‑puerto ofrecen resistencia a vibración, soporte para frecuencias de hasta 65 GHz y compatibilidad con aplicaciones de alta densidad, tal como destaca el título Interconectores SMPM roscados multi‑puerto SMPM.
El nuevo sistema SMPM multi‑puerto de Samtec se dirige a entornos sometidos a choque térmico y vibración, donde las conexiones RF de precisión deben mantener un rendimiento estable en condiciones mecánicas exigentes.
Dicho multi‑puerto SMPM incorpora un sistema de acoplamiento roscado identificado como opción -S Screw, que mejora la retención mecánica y asegura la estabilidad del enlace en aplicaciones militares, aeroespaciales y de comunicaciones.
Rendimiento RF y compatibilidad mecánica
El diseño del multi‑puerto SMPM garantiza un funcionamiento de alta frecuencia de hasta 65 GHz, manteniendo una transición RF controlada para configuraciones de alta densidad.
Mientras los conjuntos cableados pueden suministrarse con cable flexible de bajas pérdidas de 0.047 in (serie GC47) o con cable flexible de bajas pérdidas de 0.086 in (serie GC86), cada opción aporta ventajas diferenciadas en términos de frecuencia máxima y pérdidas por inserción.
SMPM multi‑puerto SMPM y opciones de terminación
El cable GC47 con diámetro de 1.19 mm proporciona una mayor flexibilidad y un radio de curvatura mínimo de 3.18 mm, además de una frecuencia operativa superior.
Mientras, el cable GC86 con diámetro de 2.18 mm ofrece unas pérdidas de inserción reducidas, manteniendo un rendimiento elevado en aplicaciones de radiofrecuencia.
Las conexiones a placa admiten dos terminaciones: el conector GPPC‑ST‑SL de montaje superficial con stub launch y el conector GPPC‑EM de montaje en el borde de la placa, permitiendo una mayor flexibilidad de diseño en sistemas embebidos.
Densidad de canal en SMPM multi‑puerto SMPM
Las versiones en línea con 2, 4, 6, 8 y 10 canales se integran sobre un paso de 3.56 mm, combinando múltiples vías en una carcasa única para incrementar la densidad hasta un 40 %.
Mientras esta integración reduce el tiempo de procesado durante el ensamblaje, también mejora la alineación geométrica para garantizar la repetitividad del rendimiento RF.
