Conectores para sistemas PCI Express

296
0

Conectores para sistemas PCI/104-ExpressSamtec sigue ampliando su soporte de conectores para sistemas PCI Express con el objetivo de respaldar las especificaciones del PC/104 Consortium.

La incorporación del bus PCI Express en la arquitectura PC/104 aporta numerosas ventajas en aplicaciones que se dirijan a productos finales embebidos, incluyendo rapidez en transferencia de datos, alta fiabilidad y bajo coste, así como sostenibilidad a largo plazo.

Soluciones con los conectores para sistemas PCI

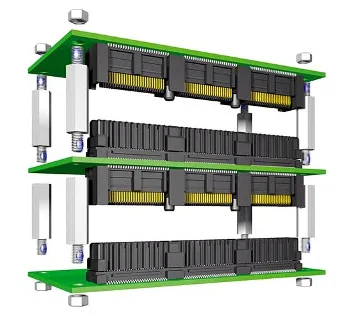

PCI/104-Express Embedded PC Modules: el estándar PCI/104-Express especifica la serie Q2 QMS/QFS de Samtec en una orientación de tres bancos (156 pines) para apilado de módulos. Por ello, la compañía ha diseñado específicamente diversos conjuntos de conectores, con una altura de apilado de 15.24 mm.

Los nuevos conectores para sistemas PCI Q2 incluyen los modelos ASP-129637-03 (tres bancos de ensamblaje – 15.24 mm), ASP-129646-03 (tres bancos de ensamblaje – 15.24 mm) y ASP-142781-03 (tres bancos de ensamblaje – 22 mm), ampliando las posibilidades de utilización con esta gran posibilidad de formatos para aplicaciones específicas.

PCI/104-Express OneBank: para aumentar el control del estado real de PCB, el PC/104 Consortium ha desarrollado PCI/104-Express OneBank, una extensión de PCI/104-Express que usa conectores Q2 de un solo banco (52 pines) que se unen a modelos de tres bancos tradicionales.

Los conectores OneBank están disponibles en alturas de apilado de 15.24 y 22 mm. Entre las novedades destacan ASP-129637-13 (un banco de ensamblaje – 15.24 mm), ASP-129646-22 (un banco de ensamblaje – 15.24 mm) y ASP-142781-07 (un banco de ensamblaje – 22 mm).

PCI/104-Express Standoff: Finalmente, Samtec también ha lanzado un nuevo standoff para sistemas PCI/104-Express. La serie JSOM Micro Jack Screw Precision Board Stacking Standoff reduce el riesgo de deterioro de componentes en tarjetas para una altura (Board Stack Height) de 15.24 mm. Además, el fabricante está desarrollando una opción de altura de apilado de 22 mm.
