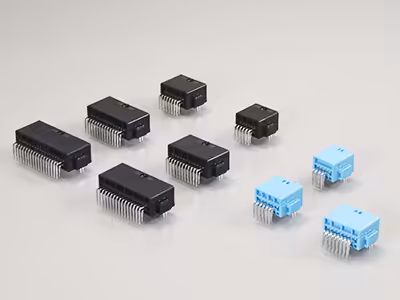

El conector automotriz compacto con montaje en ángulo MX34T amplía la serie MX34 con compatibilidad para soldadura por reflujo, mejorando la eficiencia de montaje y la robustez en sistemas electrónicos de vehículos.
El nuevo MX34T de JAE pertenece a la serie MX34 de conectores compactos no estancos diseñados para aplicaciones automotrices, incluyendo unidades de control electrónico (ECU), sistemas de gestión de baterías (BMS), interruptores y sensores.
Con un diseño de encabezado de pines angulado y compatibilidad con montaje por reflujo en orificio pasante, el MX34T ofrece mayor flexibilidad en el diseño de placas y una eficiencia superior en procesos de producción en masa.
Montaje por reflujo en orificio pasante (Pin In Paste)
La tecnología de montaje por reflujo en orificio pasante permite insertar los componentes del conector en los orificios de la placa de circuito impreso y soldarlos mediante reflujo junto con otros componentes SMD.
Este método combina la resistencia mecánica del montaje tradicional con la rapidez y automatización del proceso SMD, contribuyendo a una mayor fiabilidad en entornos de vibración y temperatura extremos típicos del sector automotriz.
Gracias a esta compatibilidad, los fabricantes pueden seleccionar el tipo de conector más adecuado según el método de montaje de la unidad, optimizando tanto el proceso de producción como la flexibilidad del diseño.
Especificaciones del conector automotriz MX34T
El MX34T mantiene las especificaciones clave de la serie MX34, que adopta terminales de tamaño 0,64 mm conforme a los estándares ISO, JASO, EWCAP y VDA.
El conector cumple con los requisitos exigidos por los fabricantes de automóviles, ofreciendo distintas variantes según la aplicación: tipo cable (In-line) o con montaje en placa (recto y en ángulo), disponibles en versiones de soldadura por flujo, reflujo en orificio pasante y SMT.
Los modelos de cable incorporan un retenedor preajustado que detecta la inserción incompleta de terminales, asegurando un ensamblaje correcto del mazo de cables, mientras que el sistema de bloqueo mecánico garantiza un acoplamiento fiable.
Datos técnicos y materiales
El conector de pines angulados y tipo reflujo en orificio pasante se fabrica con cuerpo aislante en SPS reforzado con fibra de vidrio (GF30) y contactos de latón con acabado en estaño.
Está disponible en configuraciones de 8, 12, 16, 24, 28, 32 y 36 posiciones, soporta una corriente nominal de 3 A, y presenta una resistencia de contacto inicial inferior a 5 mΩ (y máxima de 10 mΩ tras las pruebas).
La tensión de soporte dieléctrico es de AC 1000 V r.m.s. durante 1 minuto, y el rango de temperatura operativa abarca de -40 °C a +85 °C, garantizando estabilidad eléctrica en condiciones exigentes.
Entre los principales mercados de destino se incluyen unidades ECU de carrocería y chasis, BMS, interruptores y sistemas de sensores para automoción.
