Bornes de derivación de línea principal

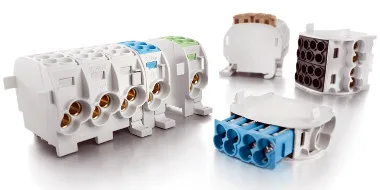

Los nuevos bornes de derivación de línea principal WPD X01–X03 de Weidmüller tienen un diseño excepcionalmente compacto y están certificados para utilizarse con conductores de aluminio según la norma IEC 61238-1 “Clase A”.

La tensión admisible de 1.000 VDC les permite cumplir todos los requisitos de las aplicaciones complejas, resultando muy duraderos, fiables y seguros y, actualmente, representan la solución más fina del mercado, gracias a una anchura del módulo de tan solo 17,8 mm para conexiones de 25 mm².

Normalmente, las aplicaciones industriales necesitan alojar una gran cantidad de tecnología en un espacio sumamente pequeño. En largos recorridos de cables, el aluminio se está utilizando con mayor frecuencia como sustituto del cobre para ahorrar costes. No obstante, la alimentación eléctrica a través de conductores de aluminio no es una cuestión de poca importancia, ya que impone unas altas exigencias a los puntos de contacto. Además, no todos los bornes de alimentación pueden desempeñar esta tarea.

Su nuevo diseño y sus contornos redondeados y fáciles de utilizar permiten una rápida instalación. Si se instalan dos o más bornes de derivación de línea principal, el montaje sobre el carril DIN TS 35 puede realizarse de forma horizontal o vertical en el momento de disponer el cableado específico de una aplicación. Los bornes de derivación de la línea principal, que responden a un cuidado diseño, emplean etiquetas de señalización de gran visibilidad para conseguir una clara identificación de los equipos, lo que garantiza el orden y la seguridad del armario de control.

Modelos de bornes de derivación de línea principal

Se dispone de los siguientes módulos o series de uno a cinco polos:

  • Bornes de derivación de línea principal con corriente nominal de 152 A: WPD 101 (un único polo), WPD 301 (tres polos), WPD 401 (cuatro polos) y WPD 501 (cinco polos).
  • Módulos con corriente nominal de 202 A: WPD 102 (un único polo), WPD 202 (dos polos) y WPD 302 (tres polos).
  • Módulo de un único polo WPD 103 con corriente nominal de 300 A.

Asimismo, para garantizar que se pueden utilizar de forma segura en numerosos entornos, todos los bornes WPD X01-X03 incluyen una carcasa de plástico sin halógenos y autoextinguible con un índice de inflamabilidad de V0 según las especificaciones de la norma UL 94 y con seguridad de contacto de conformidad con los requisitos establecidos en la norma EN 50247.
